無閥過濾器
產品簡介：
無閥過濾器產品主要應用于河水、水庫水、地下水、循環水旁流過濾、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾，以及室內外景觀池水的過濾是一種節能型的水處理設備。
無閥過濾器是一種不需要閥門的快濾池。在運行的過程中，出水的水位保持恒定不變，進水的水位則隨著濾層水頭損失，壓力增加而使水位不斷在吸管內上升，當水位上升到虹吸管管頂，并形成虹吸時，就開始自動濾層反沖洗，沖洗掉廢水沿虹吸管排出池外。無閥過濾器的進水、出水、沖洗及排水均不用閥門，靠水力作用自動運行，運行費用低，管理方便，安全自動化，設備一體化�；炷洹⒊恋沓�、過濾器、反沖洗水箱等組裝一體，結構緊湊，用戶只需按要求做設備基礎和接通進出水管即可投入運行。同時，該過濾器系列產品均裝有頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比自重小，占地面積小。
我公司十多年來對無閥過濾器，在成功運行經驗和各用戶反饋意見、結合多年生產經驗，不斷更新完善，研制出了改進型第三代無閥過濾器。更新完善的無閥過濾器，具備了更寬廣的處理能力和適用范圍，公司生產的無閥過濾器有圓形、方形二大系列：
工作原理:

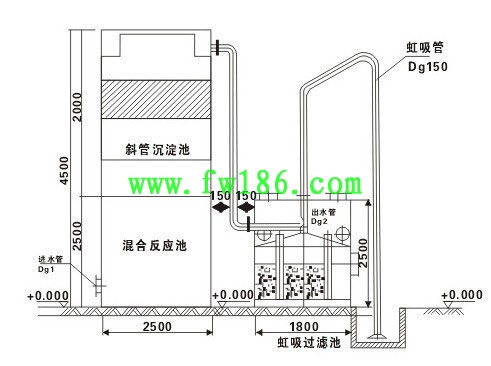

原水由進水管送入濾池，經過濾池層自上而下地過濾，清水即從連通管注入存水箱內貯存，水箱充滿后，水通過出水管入清水池。濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷升高。當水位達到虹吸輔助管管口時，水自該管中落下，通過抽氣管借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時水管中的水自下而上地通過濾層，對濾料進行反沖洗。當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。濾池反沖洗結束，進入下一周期工作。因此無閥過濾器無需象其它過濾器那樣，必須設置反沖洗泵和反沖洗水塔。
原水由進水管送入濾池，經過濾池層自上而下地過濾，清水即從連通管注入存水箱內貯存，水箱充滿后，水通過出水管入清水池。濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷升高。當水位達到虹吸輔助管管口時，水自該管中落下，通過抽氣管借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時水管中的水自下而上地通過濾層，對濾料進行反沖洗。當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。濾池反沖洗結束，進入下一周期工作。因此無閥過濾器無需象其它過濾器那樣，必須設置反沖洗泵和反沖洗水塔。
產品特點:
1、無閥過濾器是國內較早不用閥門和控制儀表，巧妙地利用虹吸原理實現自動運行的無閥過濾裝置，可以自動沖洗，相比其他過濾設備，具有不用人工操作、能耗少、運行費用低、安全可靠、管理方便等優點。
2、無閥過濾器設備由配水箱、過濾器、U型進水水管、排水箱等組裝成一體，結構緊湊，用戶只需要按要求做好設備基礎和接通進出水管后，即可投入運行。
3、無閥過濾器設備由Q235鋼材制造，內部防腐處理，外表油漆，安裝方便。
4、不需要水壓、電力和壓縮空氣等提供動力，所有的工作環節都由過濾器自行控制。
5、無閥濾池內設有強制沖洗系統，如果濾池水頭的損失還未達到允許值，而因某種原因需要提前沖洗時，可進行人工強制沖洗。
6、無閥濾池免維護，沒有磨損。
1、無閥過濾器是國內較早不用閥門和控制儀表，巧妙地利用虹吸原理實現自動運行的無閥過濾裝置，可以自動沖洗，相比其他過濾設備，具有不用人工操作、能耗少、運行費用低、安全可靠、管理方便等優點。
2、無閥過濾器設備由配水箱、過濾器、U型進水水管、排水箱等組裝成一體，結構緊湊，用戶只需要按要求做好設備基礎和接通進出水管后，即可投入運行。
3、無閥過濾器設備由Q235鋼材制造，內部防腐處理，外表油漆，安裝方便。
4、不需要水壓、電力和壓縮空氣等提供動力，所有的工作環節都由過濾器自行控制。
5、無閥濾池內設有強制沖洗系統，如果濾池水頭的損失還未達到允許值，而因某種原因需要提前沖洗時，可進行人工強制沖洗。
6、無閥濾池免維護，沒有磨損。
產品用途:
無閥濾池主要適用于各種地表水的凈化處理，將渾濁度小于3000毫升/升處理后供給生活用水或工業用水，也可將冷卻水、礦井水、循環水等工業廢水凈化后再利用，提高水的重復使用率。
1、用于石油、化工、制藥、冶金、電廠、輕工、紡織、印染、染整等工業循環冷卻水的旁濾處理；
2、用于地表水凈化，地下水除鐵除錳；
3、用于城市、鄉鎮自來水廠的過濾處理；
4、用于軟化、除鹽處理的前處理；
5、用于游泳池、噴泉水景的凈化處理；
6、用于生產廢水去除懸浮物，有機污水經生化處理，二次沉淀池處理后的后續過濾等；
無閥濾池主要適用于各種地表水的凈化處理，將渾濁度小于3000毫升/升處理后供給生活用水或工業用水，也可將冷卻水、礦井水、循環水等工業廢水凈化后再利用，提高水的重復使用率。
1、用于石油、化工、制藥、冶金、電廠、輕工、紡織、印染、染整等工業循環冷卻水的旁濾處理；
2、用于地表水凈化，地下水除鐵除錳；
3、用于城市、鄉鎮自來水廠的過濾處理；
4、用于軟化、除鹽處理的前處理；
5、用于游泳池、噴泉水景的凈化處理；
6、用于生產廢水去除懸浮物，有機污水經生化處理，二次沉淀池處理后的后續過濾等；
1. 技術參數∶
1、平均濾速：10米/小時
2、平均反沖洗強度：15升/米2·秒
3、反沖洗歷時：5分鐘
4、期終水頭損失值：1.50米、1.70米、1.90米（三檔任選）
5、反沖洗膨脹高度：700×40%外加100mm安全高
6、濾料層高度：700mm承托層厚度270mm
7、斜板區上升流速：1.6-1.8mm/s
8、進水壓力：不小于0.08MPa（8米水頭）
1、平均濾速：10米/小時
2、平均反沖洗強度：15升/米2·秒
3、反沖洗歷時：5分鐘
4、期終水頭損失值：1.50米、1.70米、1.90米（三檔任選）
5、反沖洗膨脹高度：700×40%外加100mm安全高
6、濾料層高度：700mm承托層厚度270mm
7、斜板區上升流速：1.6-1.8mm/s
8、進水壓力：不小于0.08MPa（8米水頭）
9、筒體材質：304、316L、Q235涂環氧
產品規格：
|
規格型號
|
過濾器長*寬*高
（mm*mm*mm）
|
充水運行時的重量（噸/組）
|
每組鋼濾器需裝填濾料的體積和重量（以石英砂計）（M³/t）
|
每組名義產水量及凈過濾面積（m³/h組）/（㎡）
|
反沖洗時排水流量（強度按15L/㎡.s并繼續進水工況）（升/秒）
|
|
FW29-200
|
2000*1100*4340
|
16.2
|
2.07/3.62
|
20/2.13
|
18.75
|
|
FW29-300
|
3500*1600*4402
|
23.1
|
3.09/5.42
|
30/3.19
|
28.03
|
|
FW29-400
|
3900*1800*4442
|
29.9
|
4.11/7.20
|
40/4.24
|
37.40
|
|
FW29-500
|
4300*2000*4450
|
36.5
|
5.17/9.05
|
50/5.33
|
46.88
|
|
FW29-600
|
5300*2500*4502
|
44.2
|
6.20/10.85
|
60/6.39
|
56.25
|
|
FW29-800
|
5500*2600*4512
|
58.8
|
8.25/14.43
|
80/8.50
|
75.00
|
|
FW29-1000
|
6100*2900*4547
|
37.7
|
10.20/17.86
|
100/10.52
|
93.90
|
|
FW29-1250
|
6300*3000*4558
|
46.4
|
12.74/22.29
|
125/13.13
|
116.98
|
|
FW29-1500
|
6500*3200*4558
|
54.7
|
15.20/26.60
|
150/15.67
|
139.53
|
|
FW29-1750
|
7100*3400*4558
|
63.3
|
17.83/31.23
|
175/18.40
|
163.50
|
設備基礎尺寸表：
