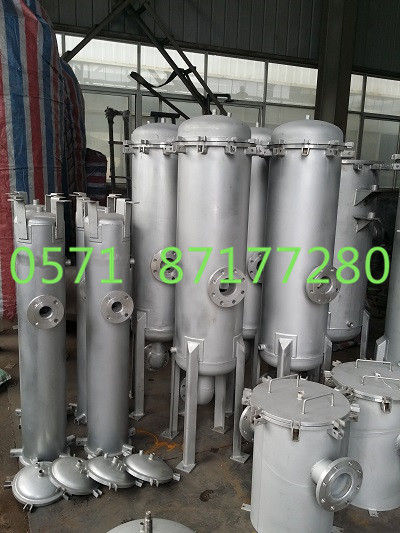

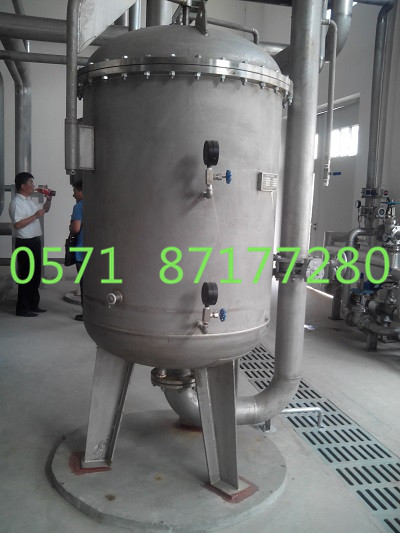

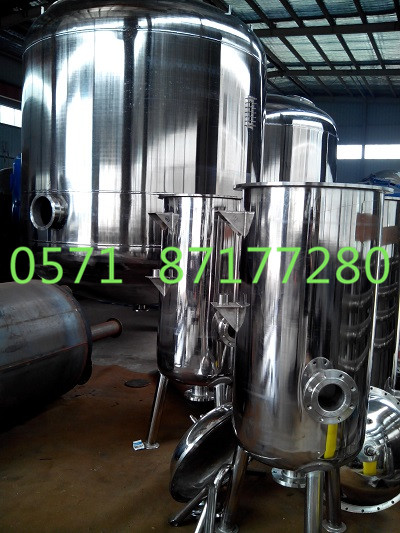

袋式過濾器
產品簡介：
袋式過濾器（單袋、多袋式）過濾機是一種新型的過濾系統，過濾器內部由金屬網籃支持濾袋，液體由入口流進，經濾袋過濾后從出口流出，雜質被攔截在濾袋中，清洗濾袋或更換濾袋后可繼續使用。
工作原理：

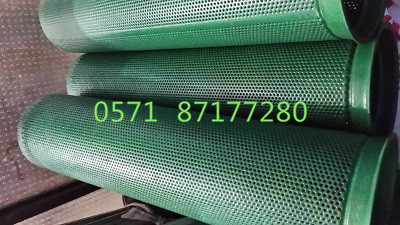

過濾介質由入流口進入過濾器上腔室，上腔室由單袋或多袋隔板上開孔。孔板上裝有濾藍，濾袋密封固定在濾藍中。介質經濾袋過濾后流出，雜質則被攔截在濾袋中。不同的過濾精度，取決于不同精度的過濾袋。由于液體介質進入濾器后是從濾袋頂端流入，使得液體可均勻分布在整個濾袋的過濾表面，令整個層面中的流體分布基本恒定一致，紊流的負面影響小，過濾效果好。介質流進閥要緩慢打開，以防大沖擊力損壞濾袋，排污閥排空腔室內空氣。進出口壓差超過額定壓力，打開袋式過濾器蓋，清洗濾袋或調換濾袋。
技術參數
工作溫度：5℃～40℃
筒體材料：304、316L、Q235襯塑
單機流量：15m3/h～480m3/h
過濾精度：1.0μm～100.0μm（有特殊要求可定做）
濾芯數量：1袋～24袋
產品規格：
|
型號
|
濾袋數量
|
濾藍規格
|
濾袋規格
|
過濾面積（m2）
|
進出口尺寸
|
工作壓力Mpa
|
水流量m3/h
|
|
FW37-1
|
1
|
ф180x730
|
2#
|
0.5
|
DN50 PN1.0
|
0.1-0.5
|
15-30
|
|
FW37-2
|
2
|
ф180x730
|
2#
|
1.0
|
DN80 PN1.0
|
0.1-0.5
|
30-60
|
|
FW37-3
|
3
|
ф180x730
|
2#
|
1.5
|
DN100 PN1.0
|
0.1-0.5
|
45-90
|
|
FW37-4
|
4
|
ф180x730
|
2#
|
2.0
|
DN125 PN1.0
|
0.1-0.5
|
60-120
|
|
FW37-5
|
5
|
ф180x730
|
2#
|
2.5
|
DN150 PN1.0
|
0.1-0.5
|
75-150
|
|
FW37-6
|
6
|
ф180x730
|
2#
|
3.0
|
DN150 PN1.0
|
0.1-0.5
|
90-180
|
|
FW37-7
|
7
|
ф180x730
|
2#
|
3.5
|
DN200 PN1.0
|
0.1-0.5
|
105-210
|
|
FW37-8
|
8
|
ф180x730
|
2#
|
4.0
|
DN200 PN1.0
|
0.1-0.5
|
120-240
|
|
FW37-9
|
9
|
ф180x730
|
2#
|
4.5
|
DN200 PN1.0
|
0.1-0.5
|
135-270
|
|
FW37-10
|
10
|
ф180x730
|
2#
|
5.0
|
DN200 PN1.0
|
0.1-0.5
|
150-300
|
|
FW37-12
|
12
|
ф180x730
|
2#
|
6.0
|
DN200 PN1.0
|
0.1-0.5
|
180-360
|
|
FW37-14
|
14
|
ф180x730
|
2#
|
7.0
|
DN250 PN1.0
|
0.1-0.5
|
210-420
|
|
FW37-16
|
16
|
ф180x730
|
2#
|
8.0
|
DN250 PN1.0
|
0.1-0.5
|
240-480
|
|
FW37-18
|
18
|
ф180x730
|
2#
|
9.0
|
DN250 PN1.0
|
0.1-0.5
|
270-540
|
|
FW37-20
|
20
|
ф180x730
|
2#
|
10.0
|
DN300 PN1.0
|
0.1-0.5
|
300-600
|
|
FW37-22
|
22
|
ф180x730
|
2#
|
11.0
|
DN300 PN1.0
|
0.1-0.5
|
330-660
|
|
FW37-24
|
24
|
ф180x730
|
2#
|
12.0
|
DN300 PN1.0
|
0.1-0.5
|
360-720
|
