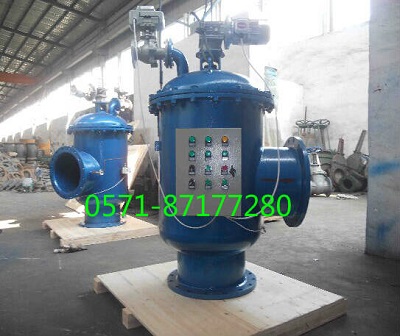

自清洗過濾器
產品簡介：
自清洗過濾器是一款具有世界先進技術的智能型全自動過濾器，與以往的過濾器相比具有自動化程度高，處理量大、自行清洗排污、不間斷供水、應用廣泛等優點�？梢岳脼V網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生,以凈化水質及保護系統其他設備正常工作的精密設備。
本產品過濾精度高、清洗時間短、反洗耗水水量少、壓力損失小，能夠?yàn)槟峁┓�(wěn)定可靠的水質保證。待處理的水由入水口進入機體，水中的雜質沉積在罐體內的不銹鋼過濾網柱內，由此過濾網柱內外產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給排污閥及驅動電機信號，引發下列動作：電動機帶動清洗刷子旋轉，對過濾網柱進行清洗，同時打開電動排污閥進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉排污閥及反洗電機，系統恢復至其初始狀態，開始進入下一個過濾工序。
工作原理：
原水從底部進水口進入自清洗過濾器濾筒內部，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多時，自清洗過濾器進出口的壓力越來越大，壓差達到預設值或達到清洗時間或手動預制時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于自清洗過濾器上的自動排污閥；電機帶動自清洗過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出，清洗時系統不斷流，自清洗過濾器的整個運行過程由隨機配備的一個智能控制箱來控制。控制方式可選壓差、手動、時間及PLC控制。
應用范圍 :
電廠、污水處理廠、冶金、橡膠、鋼鐵廠、農業、市政、中央空調等行業水過濾
電廠、污水處理廠、冶金、橡膠、鋼鐵廠、農業、市政、中央空調等行業水過濾

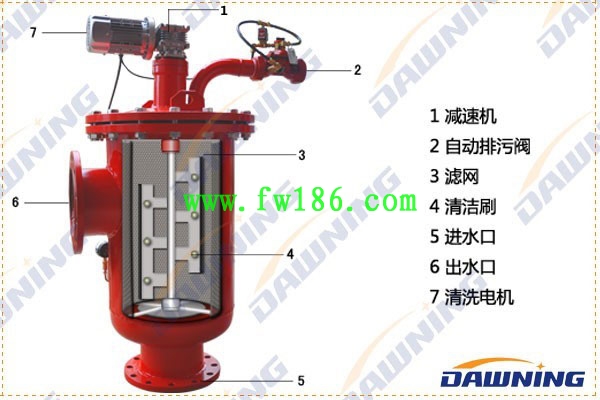

產品結構圖：

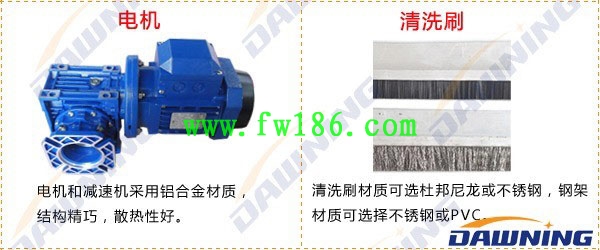

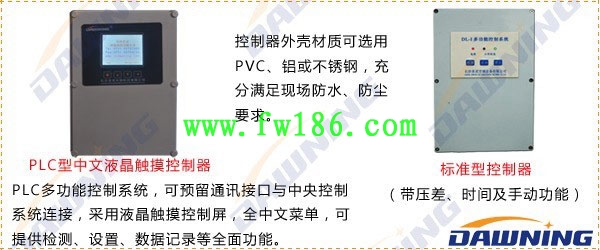

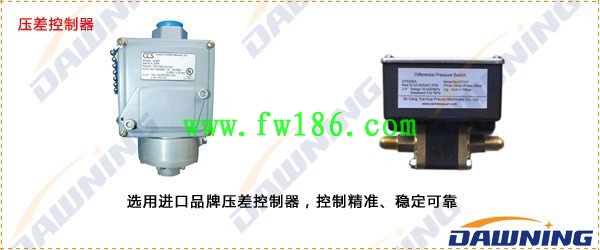

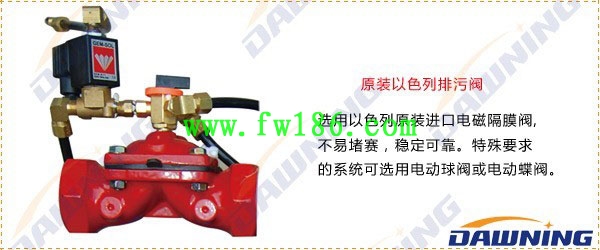

產品部件：
選型參考：
為了能更適用客戶的水系統，為了最佳的過濾效果，達到為客戶節能、省電、省水、環保的最高要求，做為領先的水過濾解決方案供應商，我們的工程師將用他們最專業技術知識，豐富的操作經驗，為您做出最佳的方案選擇。
選型參數：
1、處理流量
2、過濾介質的化學性質
3、過濾介質的懸浮物濃度
4、要求的過濾精度
5、管道的壓力
過濾精度：
|
微米（μm）
|
10
|
25
|
30
|
40
|
50
|
80
|
100
|
120
|
150
|
200
|
400
|
800
|
1500
|
3000
|
|
目 數
|
1500
|
650
|
550
|
400
|
300
|
200
|
150
|
120
|
100
|
80
|
40
|
20
|
10
|
5
|

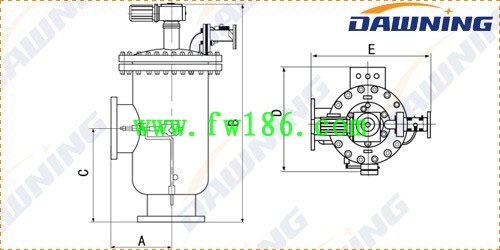

尺寸簡圖：
產品規格:
|
型號
|
A（mm）
|
B（mm）
|
C（mm）
|
D（mm）
|
E（mm）
|
排污口
|
電機功率（KW）
|
流量(m3/h)
|
重量(Kg)
|
|
FW33-80
|
210
|
1000
|
430
|
390
|
550
|
40
|
0.09
|
50
|
80
|
|
FW33 -100
|
210
|
1010
|
430
|
390
|
565
|
40
|
0.09
|
80
|
105
|
|
FW33 -125
|
240
|
1060
|
430
|
390
|
565
|
40
|
0.18
|
125
|
130
|
|
FW33 -150
|
260
|
1100
|
550
|
465
|
620
|
40
|
0.18
|
150
|
180
|
|
FW33-200
|
289
|
1200
|
680
|
490
|
640
|
40
|
0.18
|
320
|
235
|
|
FW33 -250
|
390
|
1320
|
720
|
550
|
670
|
40
|
0.18
|
490
|
280
|
|
FW33 -300
|
390
|
1520
|
800
|
675
|
690
|
50
|
0.25
|
710
|
420
|
|
FW33 -350
|
414
|
1750
|
800
|
720
|
720
|
50
|
0.25
|
970
|
537
|
|
FW33 -400
|
472
|
1900
|
880
|
830
|
920
|
50
|
0.25
|
1260
|
620
|
|
FW33 450
|
472
|
1930
|
880
|
830
|
920
|
50
|
0.25
|
1600
|
685
|
|
FW33 -500
|
510
|
2200
|
1200
|
950
|
970
|
65
|
0.55
|
1970
|
738
|
|
FW33 -600
|
560
|
3450
|
1500
|
1100
|
1120
|
65
|
0.55
|
2500
|
860
|
|
FW33 -700
|
610
|
3960
|
2100
|
1320
|
1380
|
65
|
0.75
|
3500
|
1400
|
技術參數:
單臺最大過濾流量可達4000m3/h
過濾精度從4000微米-20微米

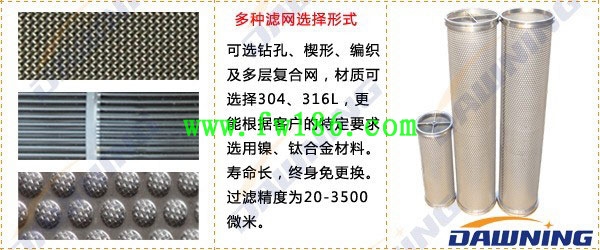

濾網可選：鉆孔（4000-800μm）、楔形（1000-50μm）、編織復合（800—20μm）。
最小工作壓力≥0.1MPa
最高工作壓力≤1.6MPa(特殊可定制)
工作溫度≤95℃
電源：380V/50Hz
清洗電機功率：0.09-1.5KW
控制電壓：AC24V
清洗方式：刷式
控制方式：壓差、時間、手動及PLC
清洗時間：10-200秒可調
排污閥直徑：DN40—DN80
控制方式：壓差、時間、手動及PLC
安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量。
過濾器材質:
殼體：碳鋼、304不銹鋼、316L不銹鋼
排污閥：鑄鐵、銅、不銹鋼
濾網：304不銹鋼、316L不銹鋼
控制器：PVC、鋁
密封圈：EPDM橡膠
刷架：304不銹鋼、316L不銹鋼
清洗刷： 不銹鋼、尼龍
安裝與使用:
1、自清洗過濾器設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）按照自清洗過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。FL系列自清洗過濾器有兩種安裝形式，采取任何一種安裝形式時，應注意使自動排污閥的出口方向?yàn)樗交蛳蛳�，以保證排污更徹底
